Tema 4. Bocinas y audífonos

Conectores y puertos para bocinas

Actualmente hay bocinas que pueden ser conectadas por medio del puerto USB, por lo que integran dentro de sí los circuitos necesarios para transformar las señales provenientes de la computadora en sonidos de alta fidelidad.

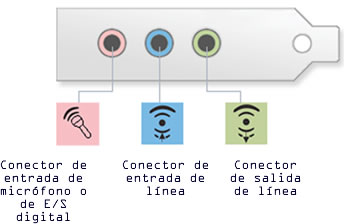

El conector típico hacia las bocinas es un Jack 3.5 mm. mientras que los puertos de la computadora son Jack 3.5 mm. H. La tarjeta madre ("Motherboard") y la tarjeta de sonido tienen integrados 3 conectores para las siguientes funciones:



  • "Line in" (línea de entrada de audio): permite la entrada y captura de audio de fuentes externas, ejemplo de ello es el MIDI,  un "Discman" ó un reproductor portátil de casete de audio, y es de color azul.
  • "Line out" (línea de salida de audio): permite la salida de audio hacia las bocinas y es de color verde.
  • "Microphone" (micrófono): está diseñado para capturar el sonido proveniente del micrófono y es de color rosa.
